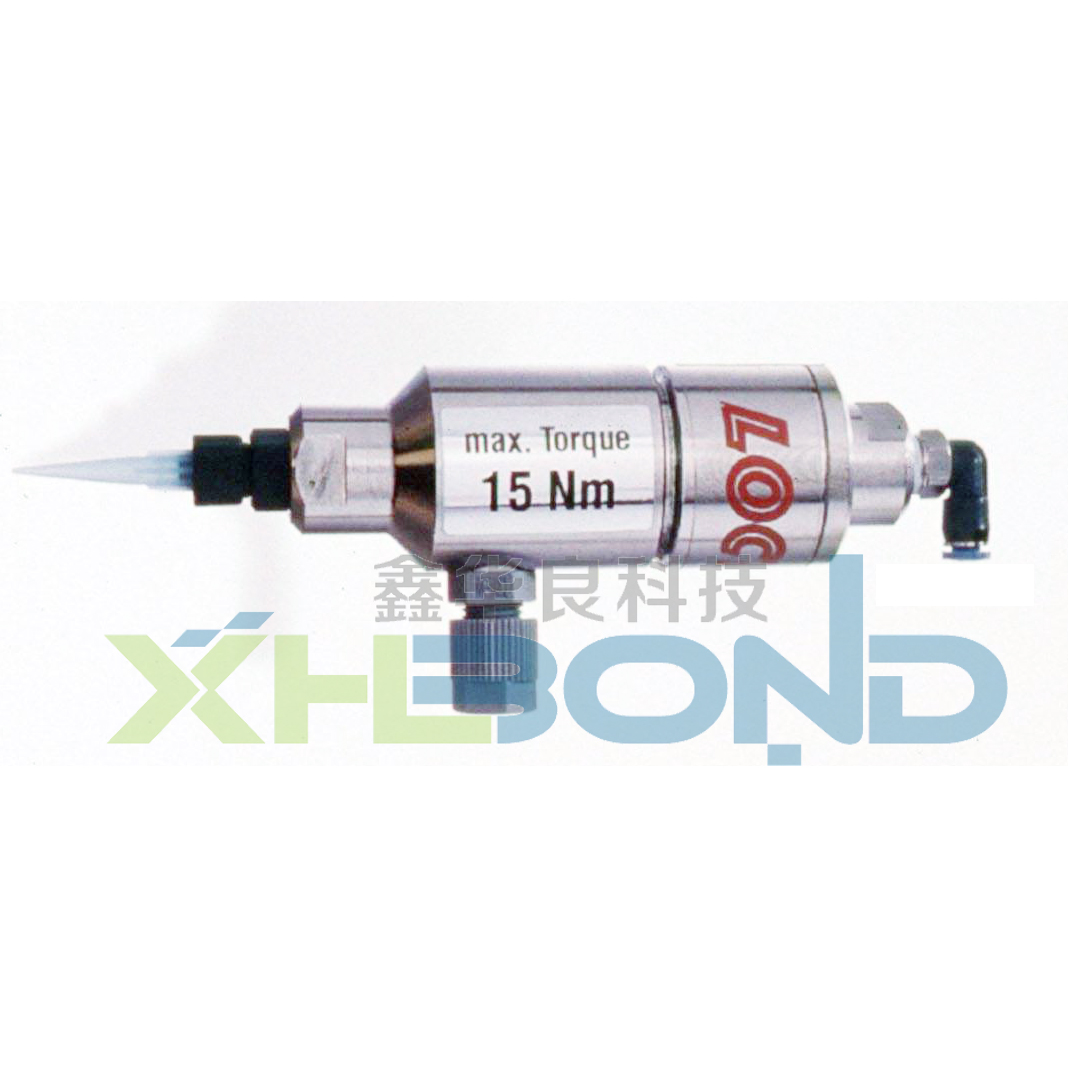

樂泰loctite97135/97136隔膜式涂膠閥

樂泰隔膜式涂膠閥是使用浮動隔膜片的氣動式涂膠閥。該涂膠閥與壓力-時間涂膠系統配合使用，可采用固定安裝或者手持方式進行作業。該產品適用于丙烯酸膠黏劑以及厭氧膠（不適用于氰基丙烯酸鹽膠黏劑）。該涂膠閥有兩種版本：低粘度版本（97135），適用于粘度小于2500cp的膠黏劑；或者中等粘度版本（97136）適用于粘度小于5000cp的膠黏劑。

產品特點：

與壓力-時間涂施系統配合使用，成本低廉

模塊化及浮動隔膜片設計，便于清潔與維修

失效保障彈簧輔助關閉

內置組件由PTEE制成，能夠防止發生過早固化

配合3/8膠管使用，能夠提高流速

兩種版本可選：低粘度版本（97135）以及中等粘度版本（97136）

工作原理

使用隔膜式涂膠閥進行膠黏劑涂施作業，需要與壓力-時間控制器以及儲膠罐系統配合使用。通過對內置單動氣缸及活塞加壓，打開隔膜片。涂施循環啟動后，使活塞從隔膜片處拉升。膠黏劑產生的壓力將隔膜片從流動通道推開，使膠黏劑流入點膠針。在涂膠作業的最后階段，壓力釋放，內置彈簧將隔膜片復位到原流動通道。膠黏劑涂施量取決于涂施時間、空氣壓力、以及涂施點膠針規格尺寸。

技術參數

外形尺寸：5"L×1.25"D

    127mm L×32mm D

重量：10.5oz（300g）

接頭尺寸：膠黏劑入口-1/4"管材或者升級至3/8"

    (部件編號：97220)

空壓入口：5/32"氣管

膠黏劑壓力：7-58psi（.5-4 bar）

氣源：最小-73psi（5bar）

   最大-100psi（7bar）

典型應用

厭氧膠以及丙烯酸膠黏劑

樂泰裝箱單

隔膜式涂膠閥

產品膠管，1/4"英寸

多種點膠針套件

產品操作說明書

可選配件

98090    樂泰Shot Miser儲膠罐

98079    樂泰Shot Miser控制器

97123    樂泰單通道自動控制器

97115    樂泰電子旋轉噴涂器

97118,97119 樂泰前進滑動裝置

97007,97010 樂泰集成式半自動控制器

97017,97020 樂泰集成式半自動控制器（帶低液位傳感器）

98023    樂泰點膠控制器

98024    樂泰多功能控制器
